Запчасти Джилекс Водомет 60/92 ДОМ

Фильтр

По популярности По алфавиту По цене

Быстрый просмотр

Ремкомплект для насоса Джилекс Водомет 60/92 (RMKVDM6092)

6 519.50 ₽ /шт

7 670 ₽

Экономия

1 150.50 ₽

- +

В корзину

Быстрый просмотр

Джилекс колесо насосное ф76 Водомет (М772)

323 ₽ /шт

380 ₽

Экономия

57 ₽

- +

В корзину

Быстрый просмотр

Джилекс шайба антифрикционная 20х11,3х1,35 мм. (синяя) (М832)

23.80 ₽ /шт

28 ₽

Экономия

4.20 ₽

- +

В корзину

Быстрый просмотр

Джилекс шайба антифрикционная 20х11,3х1,85 мм. (белая) (М833)

23.80 ₽ /шт

28 ₽

Экономия

4.20 ₽

- +

В корзину

Быстрый просмотр

Джилекс аппарат направляющий с буртиком D 84х21 (М935)

265.20 ₽ /шт

312 ₽

Экономия

46.80 ₽

- +

В корзину

Быстрый просмотр

Джилекс аппарат направляющий в сборе 60/7 (М812)

331.50 ₽ /шт

390 ₽

Экономия

58.50 ₽

- +

В корзину

Быстрый просмотр

Джилекс кольцо уплотнительное 075.080.30 ГОСТ 9833.73 (шт) (М212)

187 ₽ /шт

220 ₽

Экономия

33 ₽

- +

В корзину

Быстрый просмотр

Джилекс кольцо уплотнительное Водомёт 006.010.25 ГОСТ 9833.73 (шт) (М207)

54.40 ₽ /шт

64 ₽

Экономия

9.60 ₽

- +

В корзину

Быстрый просмотр

Джилекс втулка нажимная D 9-14(Водомёт 60/92,115/75) (М854)

54.40 ₽ /шт

64 ₽

Экономия

9.60 ₽

- +

В корзину

Быстрый просмотр

Джилекс втулка обжимная D 14,2-9-4 (конус) Водомёт (М1010)

54.40 ₽ /шт

64 ₽

Экономия

9.60 ₽

- +

В корзину

Быстрый просмотр

Джилекс конденсатор Водомет 30 мкФ 450 В (стар. М020) (М0633)

654.50 ₽ /шт

770 ₽

Экономия

115.50 ₽

- +

В корзину

Быстрый просмотр

Джилекс электронная плата блока управления Водомет 60/92 ДОМ (М1112)

14 503.55 ₽ /шт

17 063 ₽

Экономия

2 559.45 ₽

- +

В корзину

Быстрый просмотр

Джилекс саморез 3,5х22 потай DIN 7982 оц. (ВИС3,5х22)

54.40 ₽ /шт

64 ₽

Экономия

9.60 ₽

- +

В корзину

Быстрый просмотр

Джилекс винт нажимной М16х1,5 d 9 мм (М1083)

119 ₽ /шт

140 ₽

Экономия

21 ₽

- +

В корзину

Быстрый просмотр

Джилекс мембрана НПО 00.008 (М137)

204 ₽ /шт

240 ₽

Экономия

36 ₽

- +

В корзину

Быстрый просмотр

Джилекс наконечник кольцевой неизолированный 0,5 мм2 (М118)

20.40 ₽ /шт

24 ₽

Экономия

3.60 ₽

- +

В корзину

Быстрый просмотр

Джилекс полумуфта ведущая 30х37 Н=44 (М1082)

289 ₽ /шт

340 ₽

Экономия

51 ₽

- +

В корзину

Быстрый просмотр

Джилекс опора промежуточная d 96х20 (М1074)

204 ₽ /шт

240 ₽

Экономия

36 ₽

- +

В корзину

Быстрый просмотр

Джилекс крышка задняя 1",Ф8, М6 (М776)

833 ₽ /шт

980 ₽

Экономия

147 ₽

- +

В корзину

Быстрый просмотр

Джилекс уплотнитель 2,5х3 (М262)

54.40 ₽ /шт

64 ₽

Экономия

9.60 ₽

- +

В корзину

1 2 3

Общая схема насоса

Номер на схеме	Название элемента	Артикул	Каталожный номер	Количество в насосе
4	Гермоввод PG-9	М168	186	1
5	Гермоввод PG11	М167	185	2
6	Корпус блока управления Водомёт Дом	М1107	080	1
7	Крышка корпуса блока управления	М1108	131	1
14	Корпус ГА 50 крашенный	М2170	217	1
15	Крышка клапана воздушного гидроаккумулятора	М135	160	1
20	Клапан обратный 1"	9010	067	1
21	Колба фильтра 10"-1" (без ключа)	9004	065	1
22	Крышка колбы фильтра 1"	М938	434	1
23	Гайка фильтра	М839	421	1
25	Кран шаровой 1" ММ с клапаном	М249	223	1
26	Манометр МDА 50/6 – 1/4», аксиальный	9003	064	1
29	Штуцер 3-х выводной R3V	2601	014	1
30	Электрокабель КГБ 3x2,5-50,3 с вилкой	М131	155	1
35	Корпус насоса Ø98 L=643 мм (60/92)	М440	292	1
37	Крышка передняя 96х70	М716	381	1
54	Крышка задняя 1", 8, М6	М776	398	1

Взрывная схема системы водоснабжения

Номер на схеме	Название элемента	Артикул	Каталожный номер	Количество в насосе
4	Гермоввод PG-9	М168	186	1
5	Гермоввод PG11	М167	185	2
6	Корпус блока управления Водомёт Дом	М1107	080	1
7	Крышка корпуса блока управления	М1108	131	1
14	Корпус ГА 50 крашенный	М2170	217	1
17	Фланец со штуцером гидроаккумулятора Ø158-1" (пласт.) Torx 45	М2948	206	1	Допускается замена на: фланец со штуцером гидроаккумулятора Ø158-1"(нерж.) М356 (278)или Фланец со штуцером гидроаккумулятора Ø158-1" М036 (098)
20	Клапан обратный 1"	9010	067	1
21	Колба фильтра 10"-1" (без ключа)	9004	065	1
22	Крышка колбы фильтра 1"	М938	434	1
23	Гайка фильтра	М839	421	1
24	Кольцо уплотнительное 089-095-36	М213	213	1
25	Кран шаровой 1" ММ с клапаном	М249	223	1
26	Манометр МDА 50/6 – 1/4», аксиальный	9003	064	1
27	Преобразователь давления MBS 1900, G1/4, 0-10 бар, (арт. 064G663)	М2195	222	1
28	Штуцер 1"- 1"ПП, латунный	М287	245	1
29	Штуцер 3-х выводной R3V	2601	014	1
30	Электрокабель КГБ 3x2,5-50,3 с вилкой	М131	155	1
35	Корпус насоса Ø98 L=643 мм (60/92)	М440	292	1
37	Крышка передняя 96х70	М716	381	1
54	Крышка задняя 1", 8, М6	М776	398	1

Взрывная схема Водомета

Взрывной чертеж Водомета (часть А)

Номер на схеме	Название элемента	Артикул	Каталожный номер	Количество в насосе
35	Корпус насоса Ø98 L=643 мм (60/92)	М440	292	1
49	Кольцо 004-007-19 ГОСТ 9833-73	М134	159	4
50	Кольцо уплотнительное 006-010-25 ГОСТ 9833-73	М207	210	2
51	Кольцо 075-80-30 ГОСТ 9833-73	М212	212	7
54	Крышка задняя 1", 8, М6	М776	398	1
59	Заглушка М6, латунная	М1075	119	2

Взрывной чертеж Водомета (часть АВ)

Номер на схеме	Название элемента	Артикул	Каталожный номер	Количество в насосе
44	Электродвигатель в сборе Н=100, L=284 мм (60/92)	М317	254	1
48	Гайка M5, оцинкованная DIN 934	М150	171	8
50	Кольцо уплотнительное 006-010-25 ГОСТ 9833-73	М207	210	2
51	Кольцо 075-80-30 ГОСТ 9833-73	М212	212	7
52	Конденсатор 30 мкФ 450В (40x70, L=150)	М020	087	1
57	Наконечник кольцевой неизолированный 0,5 мм2	М118	149	5
59	Заглушка М6, латунная	М1075	119	2
60	Стакан конденсаторны й 90х60 мм	М1115	137	1
63	Шайба гровер М5 оц. DIN 127	М273	236	8

Взрывной чертеж Водомета (часть ВС)

Номер на схеме	Название элемента	Артикул	Каталожный номер	Количество в насосе
32	Вал L=316 мм с ведомой полумуфтой	М1089	125	1
44	Электродвигатель в сборе Н=100, L=284 мм (60/92)	М317	254	1
51	Кольцо 075-80-30 ГОСТ 9833-73	М212	212	7
55	Крышка эл/дв передняя 20,6 L=92	М781	401	1
58	Полумуфта ведущая 30х37 Н=44	М1082	121	1
61	Уплотнение торцевое 12-20,6-23,5	М041	102	1

Взрывной чертеж Водомета (часть СD)

Номер на схеме	Название элемента	Артикул	Каталожный номер	Количество в насосе
32	Вал L=316 мм с ведомой полумуфтой	М1089	125	1
34	Колесо насосное Ø76х6,2 мм (55 л)	М772	396	12
36	Крышка насосной ступени 85	М934	432	12
38	Направляющий аппарат в сборе 60/7	М812	409	11
40	Опора промежуточная 96х20	М1074	118	1
41	Шайба антифрикционная (белая) 20х11,3х1,85 мм	М833	417	12
42	Шайба антифрикционная (синяя) 20х11,3х1,35 мм	М832	416	11

Взрывной чертеж Водомета (часть D)

Номер на схеме	Название элемента	Артикул	Каталожный номер	Количество в насосе
34	Колесо насосное Ø76х6,2 мм (55 л)	М772	396	12
36	Крышка насосной ступени 85	М934	432	12
37	Крышка передняя 96х70	М716	381	1
38	Направляющий аппарат в сборе 60/7	М812	409	11
43	Кольцо 075-80-30 ГОСТ 9833-73	М212	212	1

Взрывной чертеж блока управления

Номер на схеме	Название элемента	Артикул	Каталожный номер	Количество в насосе
2	Винт М6х16 оцинкованный DIN912 внутр. шест., кл 8,8	М144	166	2
3	Гайка M6, оцинкованная DIN 934	М151	172	2
6	Корпус блока управления Водомёт Дом	М1107	080	1
7	Крышка корпуса блока управления	М1108	131	1
8	Саморез 3,5х22 потай DIN 7982 оц.	ВИС3,5х22	073	4
9	Шайба А6 увел. оцинкованная DIN 9021	М269	234	4
10	Электронная плата блока управления "Водомет 60/92 ДОМ"	М1112	134	1

Взрывной чертеж гидроаккумулятора

Номер на схеме	Название элемента	Артикул	Каталожный номер	Количество в насосе
12	Винт резьбовыдавливающий Taptite 2000 М8х15,5 с линзовидной головкой, класс прочн. 10, Torx 45, оц.	М2432	183	6
13	Клапан воздушный гидроаккумулятора в сборе	М038	100	1
14	Корпус ГА 50 крашенный	М2170	217	1
15	Крышка клапана воздушного гидроаккумулятора	М135	160	1
16	Мембрана гидроаккуму лятора 50 Г	9050	069	1
17	Фланец со штуцером гидроаккумулятора Ø158-1" (пласт.) Torx 45	М2948	206	1	Допускается замена на: фланец со штуцером гидроаккумулятора Ø158-1"(нерж.) М356 (278)или Фланец со штуцером гидроаккумулятора Ø158-1" М036 (098)
18	Шайба М8 (8х20х1)	М2031	205	6

Схема электродвигателя насоса

Каталог запасных частей

Номер на схеме	Название элемента	Артикул	Каталожный номер	Количество в насосе
	Система Водомет 60/92 ДОМ	8092	056
1	Блок электронного управления "Водомет 60/92 ДОМ"	М057	110	1
2	Винт М6х16 оцинкованный DIN912 внутр. шест., кл 8,8	М144	166	2
3	Гайка M6, оцинкованная DIN 934	М151	172	2
4	Гермоввод PG-9	М168	186	1
5	Гермоввод PG11	М167	185	2
6	Корпус блока управления Водомёт Дом	М1107	080	1
7	Крышка корпуса блока управления	М1108	131	1
8	Саморез 3,5х22 потай DIN 7982 оц.	ВИС3,5х22	073	4
9	Шайба А6 увел. оцинкованная DIN 9021	М269	234	4
10	Электронная плата блока управления "Водомет 60/92 ДОМ"	М1112	134	1
11	Гидроаккумулятор 50 ГП	7053	050	1
12	Винт резьбовыдавливающий Taptite 2000 М8х15,5 с линзовидной головкой, класс прочн. 10, Torx 45, оц.	М2432	183	6
13	Клапан воздушный гидроаккумулятора в сборе	М038	100	1
14	Корпус ГА 50 крашенный	М2170	217	1
15	Крышка клапана воздушного гидроаккумулятора	М135	160	1
16	Мембрана гидроаккуму лятора 50 Г	9050	069	1
17	Фланец со штуцером гидроаккумулятора Ø158-1" (пласт.) Torx 45	М2948	206	1	Допускается замена на: фланец со штуцером гидроаккумулятора Ø158-1"(нерж.) М356 (278)или Фланец со штуцером гидроаккумулятора Ø158-1" М036 (098)
18	Шайба М8 (8х20х1)	М2031	205	6
19	Шайба 8.01.16 ГОСТ 6958-78 (оцинк. увелич.)	М267	232	1
20	Клапан обратный 1"	9010	067	1
21	Колба фильтра 10"-1" (без ключа)	9004	065	1
22	Крышка колбы фильтра 1"	М938	434	1
23	Гайка фильтра	М839	421	1
24	Кольцо уплотнительное 089-095-36	М213	213	1
25	Кран шаровой 1" ММ с клапаном	М249	223	1
26	Манометр МDА 50/6 – 1/4», аксиальный	9003	064	1
27	Преобразователь давления MBS 1900, G1/4, 0-10 бар, (арт. 064G663)	М2195	222	1
28	Штуцер 1"- 1"ПП, латунный	М287	245	1
29	Штуцер 3-х выводной R3V	2601	014	1
30	Электрокабель КГБ 3x2,5-50,3 с вилкой	М131	155	1
31	Насос погружной Водомет 60/92	1092	005	1
32	Вал L=316 мм с ведомой полумуфтой	М1089	125	1
33	Втулка антифрикционна я Водомета HNO.00.222	М039	101	1
34	Колесо насосное Ø76х6,2 мм (55 л)	М772	396	12
35	Корпус насоса Ø98 L=643 мм (60/92)	М440	292	1
36	Крышка насосной ступени 85	М934	432	12
37	Крышка передняя 96х70	М716	381	1
38	Направляющий аппарат в сборе 60/7	М812	409	11
39	Направляющий аппарат с буртиком 84х21	М935	433	1
40	Опора промежуточная 96х20	М1074	118	1
41	Шайба антифрикционная (белая) 20х11,3х1,85 мм	М833	417	12
42	Шайба антифрикционная (синяя) 20х11,3х1,35 мм	М832	416	11
43	Кольцо 075-80-30 ГОСТ 9833-73	М212	212	1
44	Электродвигатель в сборе Н=100, L=284 мм (60/92)	М317	254	1
45	Винт нажимной М16х1,5 9 мм	М1083	122	1
46	Втулка нажимная 9-14 мм Водомет	М854	448	1
47	Втулка обжимная 14,2-9-4 (конус) Водомёт	М1010	112	1
48	Гайка M5, оцинкованная DIN 934	М150	171	8
49	Кольцо 004-007-19 ГОСТ 9833-73	М134	159	4
50	Кольцо уплотнительное 006-010-25 ГОСТ 9833-73	М207	210	2
51	Кольцо 075-80-30 ГОСТ 9833-73	М212	212	7
52	Конденсатор 30 мкФ 450В (40x70, L=150)	М020	087	1
53	Контакт-шпилька М5 лат.	М023	089	4
54	Крышка задняя 1", 8, М6	М776	398	1
55	Крышка эл/дв передняя 20,6 L=92	М781	401	1
56	Мембрана НПО 00.008	М137	161	1
57	Наконечник кольцевой неизолированный 0,5 мм2	М118	149	5
58	Полумуфта ведущая 30х37 Н=44	М1082	121	1
59	Заглушка М6, латунная	М1075	119	2
60	Стакан конденсаторны й 90х60 мм	М1115	137	1
61	Уплотнение торцевое 12-20,6-23,5	М041	102	1
62	Уплотнитель 2,5х3	М262	230	1
63	Шайба гровер М5 оц. DIN 127	М273	236	8
64	Шайба Ф5, оцинкованная DIN 125	М279	242	4

Как подобрать запчасти

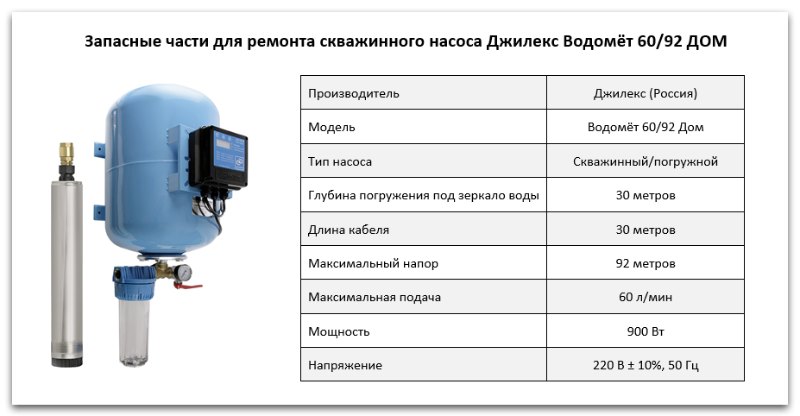

Водомёт 60/92 ДОМ - это готовое решение для оборудования системы водоснабжения для Вашего дома.
Запчасти и комплектующие для стемы Водомёт 60/92 ДОМ Вы можете подобрать на нашем сайте.
Посмотрите на схему внизу, и просто подберите элемент, который Вам необходим. А после - оформите заказ, и мы Вам его доставим.

Если Вам потребуются запчасти для системы Водомет 60/92 ДОМ, которых в настоящий момент нет у нас в наличии - оставьте нам Ваши координаты, мы свяжемся с Вами и подберём для Вас всё необходимое!

1.   Насос погружной Водомет 60/92 (код ВМ60-92) -1 штука
Подобрать запчасти для насоса Джилекс Водомёт 60/92 Вы можете здесь
2.   Штуцер 1"- 1"ПП, латунный (код М287) - 1 штука
3.   Клапан обратный VAR 1" магистральный (код 2332) - 1 штука
4.   Провод КВВ 3х0,75 мм.кв.с вилкой L=1,5 м (код У407) - 1 штука
5.   Блок электронного управления "Водомет 60/92 ДОМ» (код БЭУВДД92) - 1 штука
6.   Гидроаккумулятор 50 Г (код ГА50Г) - 1 штука
7.   Электрокабель КГБ 2x0,5 (0,88 м) (код ЭККГБ0,88) - 1 штука
8.   Датчик 6402.3829010 (код М169) - 1 штука
9.   Чехол датчика (код М265) - 1 штука
10. Кран шаровой 1» ММ с клапаном (код М249) - 1 штука
11. 2060 Манометр МDА 50/6 – 1/4», аксиальный (код 9003) - 1 штука
12. Штуцер 3-х выводной R3V (код 2601) - 1 штука
13. Колба фильтра 10»-1» для Водомета ДОМ (без ключа) (код 9004) - 1штука
